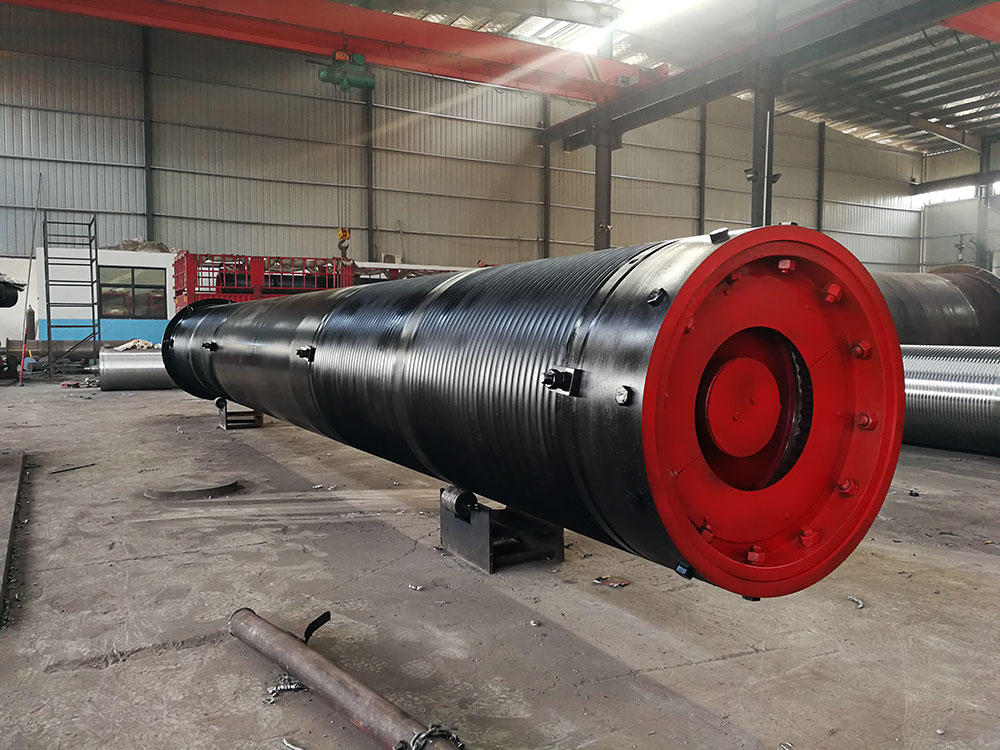

卷筒组

  卷筒组是起重机械设备的重要组成部分。卷筒组主要由卷筒、卷筒轴、齿轮盘接手(或大齿轮)、卷筒毂、轴承体和轴承组成。  注意事项  如果起升高度较大的时候,为了缩小卷筒的尺寸,可采用表面带导向螺旋槽或光滑的卷筒进行多层卷绕,但钢丝绳磨损较快,适用于慢速和工作类型较轻,吨位较低的起重机。钢板卷筒组则主要适用于大吨位、性能要求高的起重机械设备。  卷筒组介绍  1.卷筒组的作用:  卷筒组是起重机械设备的重要组成部分。  2.卷筒组的结构:  卷筒组主要由卷筒、卷筒轴、齿轮盘接手(或大齿轮)、卷筒毂、轴承体和轴承组成。  3.卷筒加工材质:  卷筒加工材料一般采用不低于HT20—40铸铁,特殊需要时可用ZG25、ZG35铸钢或采用Q235B、Q345B钢板焊接。  工艺流程  采用Q235B或Q345B板材下料→滚制筒体并焊接纵向焊缝→检验筒体纵向焊缝及几何尺寸(直径、长度、内径椭圆度公差等),对于大直径筒体按工艺规程加焊工艺拉筋→机加工筒体环形坡口,对工艺有要求粗加工筒体外圆的要加工其外圆→筒体接长焊接(即环缝焊接)。对于筒体两端需加焊工艺拉筋的按工艺规程规定执行,并检验环缝焊接质量及机加工余量→筒体长度定尺加工及两端止口或坡口加工→焊接筒体端部法兰板、轴、内支承圈等 。
    相关产品:
  • 卷筒组

  • 卷筒组

  • 卷筒组

立即咨询

  卷筒组是起重机械设备的重要组成部分。卷筒组主要由卷筒、卷筒轴、齿轮盘接手(或大齿轮)、卷筒毂、轴承体和轴承组成。

  注意事项

  如果起升高度较大的时候,为了缩小卷筒的尺寸,可采用表面带导向螺旋槽或光滑的卷筒进行多层卷绕,但钢丝绳磨损较快,适用于慢速和工作类型较轻,吨位较低的起重机。钢板卷筒组则主要适用于大吨位、性能要求高的起重机械设备。

  卷筒组介绍

  1.卷筒组的作用:

  卷筒组是起重机械设备的重要组成部分。

  2.卷筒组的结构:

  卷筒组主要由卷筒、卷筒轴、齿轮盘接手(或大齿轮)、卷筒毂、轴承体和轴承组成。

  3.卷筒加工材质:

  卷筒加工材料一般采用不低于HT20—40铸铁,特殊需要时可用ZG25、ZG35铸钢或采用Q235B、Q345B钢板焊接。

  工艺流程

  采用Q235B或Q345B板材下料→滚制筒体并焊接纵向焊缝→检验筒体纵向焊缝及几何尺寸(直径、长度、内径椭圆度公差等),对于大直径筒体按工艺规程加焊工艺拉筋→机加工筒体环形坡口,对工艺有要求粗加工筒体外圆的要加工其外圆→筒体接长焊接(即环缝焊接)。对于筒体两端需加焊工艺拉筋的按工艺规程规定执行,并检验环缝焊接质量及机加工余量→筒体长度定尺加工及两端止口或坡口加工→焊接筒体端部法兰板、轴、内支承圈等 。
